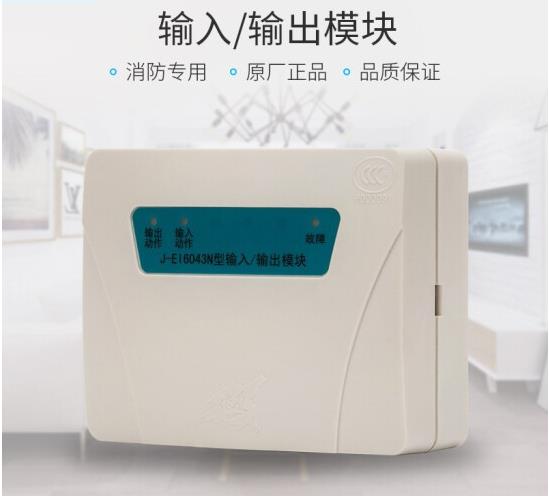

輸入輸出模塊
點擊量：發布時間：2020-11-18 13:34
電子編碼，在線編址，自動登錄，安裝調試方便。
輸入、輸出端口可單獨編程，分別使用，亦可組 合使用。
可檢測設備側信號輸入線短路、斷路故障。
可檢測24V斷線故障。

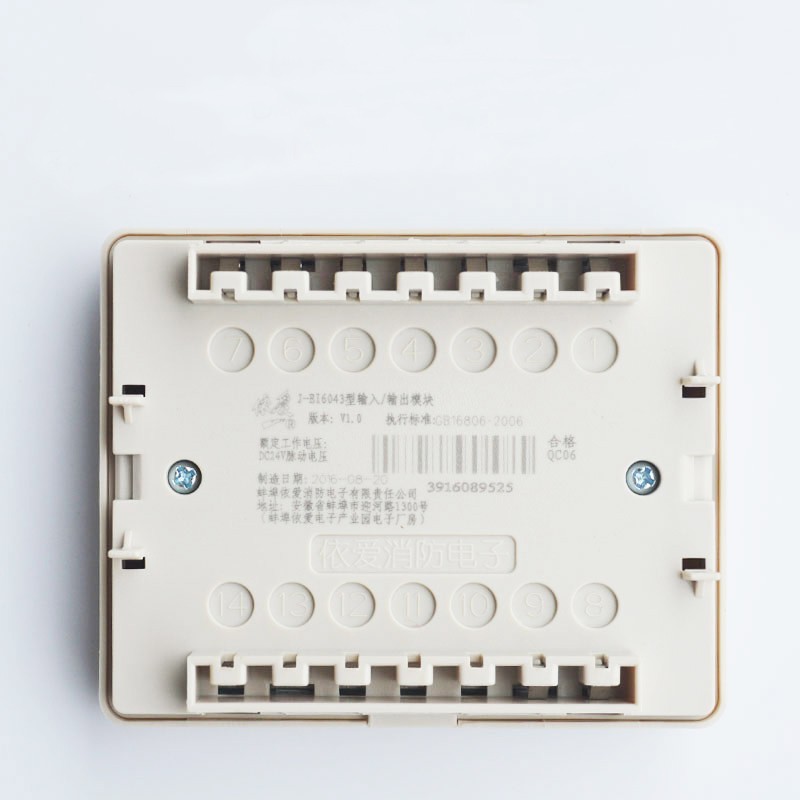

新型插拔式結構，安裝、接線方便。外形及安裝尺寸主要技術指標
使用環境溫度：-10℃～+50℃
使用環境濕度：＜95%RH(不凝露)
總線工作電壓：24V脈動電壓
線制：兩總線(無極性)
24V電源：DC24V±1015%；DC24V電源(無極性)
監視電流：＜0.35mA(總線)；＜1.0mA(DC24V)
總線長度：≤2000m
動作電流：＜2.0mA(總線)；＜25mA(DC24V)
負載電阻：1/4W 47kW
繼電器觸點：一組常開常閉, DC30V/5A
外殼防護等級：IP30

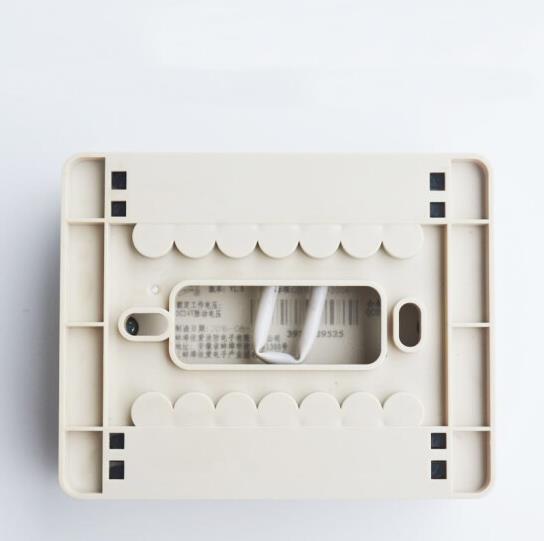

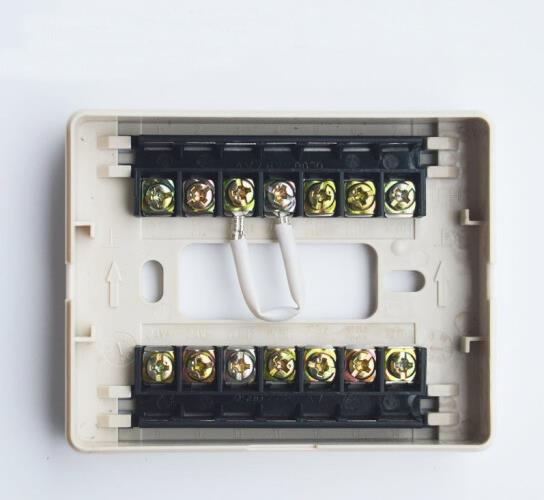

安裝與接線安裝：輸出模塊一般安裝在受控設備附近，也可集中安裝于模塊箱內。安裝模塊時，先用M4螺釘將底座固定在DH86預埋盒上，接線完畢后，將模塊扣合在底座上。
接線：不可直接控制交流強電，應通過中間繼電器轉換！
模塊的“動作返回”端應接設備的無源觸點，不能接有源信號！
S+和S-接系統總線，無極性連接。“常開1”、“公共1”和“常閉1”對應內部繼電器的一組觸點；“返回1”應并接47kΩ負載電阻，若返回端需連接外部設備，則將相應的負載電阻移至外部設備處并接。
